Комплектующие Interstate-McBee для форсунок HEUI

Комплектующие форсунки HEUI



Номер позиции на рисунке Каталожный номер Описание Треб-е кол-во
1 MCBS0008 Комплект внешних уплотнений 1
2 См. таблицу применяемости на след. странице Комплект внутр. уплотнений 1
3 8991079 Гайка 1
4 См. таблицу применяемости на след. странице Группа распылителя 1
5 См. таблицу применяемости на след. странице Распылитель всборе 1
6 8991002 Штифт 2
7 8991029 Дистанционная втулка 1
8 8991028 Проставка 1
9 8991027 Пружина распылителя 1
9 8991106 Пружина распылителя 1
10 8991026 Стопорный палец 1
11 8991001 Штифт 2
12 8991080 Стопорный палец 1
13 8991081 Пластина запорного шарика 1
14 8991082 Запорный шарик 1
15 8991083 Ограничит. пластина 1
16 См. таблицу применяемости на след. странице Плунжерная пара 1
17 REF Стопорная пружина 1
18 REF Корпус плунжера 1
19 REF Запорный шарик 1
20 REF Пружина 1
21 REF Плунжер 1
22 REF Стопорн. шайба 1
23 REF Стопорн. кольцо 1
24 8991001 Штифт 2
25 См. таблицу применяемости на след. странице Плунжер усилителя 1
26 8991091 Корпус плунжера и клапана 1
27 8991092 Проходной клапан 1
28 8991093 Пружина проходного клапана 1
29 8991094 Вкладыш 1
30 8991095 Регул. шайба 1
31 8991096 Зажим 1
32 8991097 Адаптер 1
33 8991099 Винт 4
34 8991100 Проставка соленоида 1
35 8991101 Арматура 1
36 8991102 Регул. винт 1
37 8991103 Проставка соленоида 1
38 8991003 Винт соленоида 4



Таблица применяемости



Позиция на рисунке Каталожный номер Описание Треб-е кол-во
#2 MCBS0007 Комплект внутр. уплотнений 1
MCBS0530 Комплект внутр. уплотнений 1
#4 8991135 Группа распылителя 1
8991136 Группа распылителя 1
8991137 Группа распылителя 1
8991145 Группа распылителя 1
8991146 Группа распылителя 1
8991155 Группа распылителя 1
8991156 Группа распылителя 1
8991165 Группа распылителя 1
8991166 Группа распылителя 1
8991175 Группа распылителя 1
#5 8991035 Распылитель всборе 1
8991036 Распылитель всборе 1
8991037 Распылитель всборе 1
8991045 Распылитель всборе 1
8991046 Распылитель всборе 1
8991055 Распылитель всборе 1
8991056 Распылитель всборе 1
8991065 Распылитель всборе 1
8991066 Распылитель всборе 1
8991075 Распылитель всборе 1
#16 8996000 Плунжерная пара 1
8996001 Плунжерная пара 1
8996060 Плунжерная пара 1
8996061 Плунжерная пара 1
8997100 Плунжерная пара 1
8997160 Плунжерная пара 1
#25 8991110 Плунжер усилителя 1
8991111 Плунжер усилителя 1
8991112 Плунжер усилителя 1
8991113 Плунжер усилителя 1
8991114 Плунжер усилителя 1
8991115 Плунжер усилителя 1
8991117 Плунжер усилителя 1
8991118 Плунжер усилителя 1

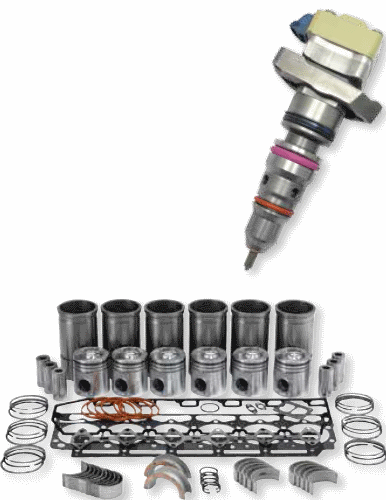

Подбор форсунок и ремкомплекта двигателя NAVISTAR DT466E/I530E
Модель двигателя Комплект для капремонта Форсунки
DT466E M-7083124C91 R-2593588C91-BA
DT466E M-1830566C98 R-2593592C91-BE
    R-2593596C91-BG
DT466E M-1830566C98 R-2593595C91-BI
DT530/HT530 M-1876205C98 R-2593597C91-BN
I530E M-7083126C91 R-2593591C91-BD
    R-2593593C91-BF
    R-2593596C91-BJ
DT466E M-1833446C97 R-2593590C91-BC
    R-2593592C91-BE
    R-2593596C91-BG
I530E M-1836012C99 R-2593591C91-BD
    R-2593593C91-BF
    R-2593596C91-BJ
DT466E M-1841391C94 R-2593589C91-BB
    R-2593590C91-BC
    R-2593592C91-BE
DT530/HT530 M-1894140C92 R-2593597C91-BN

Таблица применяемости
Год произ-ва Двигатель Номер форсунки NAVISTAR Номер форсунки FORD Плунжерная пара / тип плунжера / диаметр (мм) Номер распылителя / кол-во отверстий / давления открытия (PSI) Группа распыл-ля Комплекты уплотнений: внутренние / внешние Актуатор / диаметр плунжера / длина
94-96 94-98 Ford F-Series (49 штатов) Ford F-Series (CA) Ford F-Series (Все) Navistar T444E до дв-ля с серийным номером 460194 1822800C95 (3) 1816187C3 (4) 1822801C98 (1) 1822801C99 (1) 1821836C3 (2) F81Z9E527DRM F4TZ9VE527AARM F7TZ9E527ARM 8996000 Стандарт 6.0 мм 8991037 7 отверстий 2675 +/-125 8991137 MCBS0007 MCBS0008 8991117 16 мм 32.2 мм
97-99 99 Ford F-Series (49 штатов) выпуска до 12/7/98 Ford F-Series (CA) выпуска до 12/7/98 Ford F-Series Navistar T444E с серийным номером с 460195 по 843989 1824582C94 1822803C1 1824583C97 1825125C1 F81Z9E527BRM F7TZ9E527BRM 8996060 С пилотным впрыском 6.0 мм 8991037 7 отверстий 2675 +/-125 8991137 MCBS0007 MCBS0008 8991114 16 мм 29.7 мм
94-96 Navistar T444E (высокой мощности), 210HP (повыш. Крутящий момент) & 230HP 1824455C94 1822890C1 1824456C96 1824472C1   8996001 Стандарт 6.0 мм 8991037 7 отверстий 2675 +/-125 8991137 MCBS0007 MCBS0008 8991115 16 мм 29.7 мм
99-02 99-03 Ford F-Series и E-Series выпуска после 12/7/98 Navistar T444E с серийным номером 843990 и далее 1831551C1 1831550C1 1831487C92 1831487C93 1831489C1 F81Z9E527CRM 5C3Z9E527BRM 8996061 С пилотным впрыском 6.0 мм 8991037 7 отверстий 2675 +/-125 8991137 MCBS0007 MCBS0008 8991111 16 мм 29.1 мм
99-02 02-03 Ford F-Series с серийным номером с 661496 по 896812 Ford E-Series с серийным номером с 661974 по 896812 Navistar T444E с серийным номером 1313828 и далее 1833639C1 1833640C1 1833646C92 F81Z9E527EARM XC3Z9E527AARM F61Z9VE527ERM 8996061 С пилотным впрыском 6.0 мм 8991037 7 отверстий 2675 +/-125 8991137 MCBS0007 MCBS0008 8991110 16 мм 29.1 мм
95-97 Navistar DT466E, 230HP (повыш крутящий момент) и 250HP до серийного номера 1084867   1823736C94 1819834C1 1824928C94 1824917C2 8996001 Стандарт 6.0 мм 8991055 5 отверстий 3700 +/-125 8991155 MCB0007 MCB0008 8991115 16 мм 29.7 мм
95-97 Navistar DT466E, 175 и 190HP до серийного номера S/N 1028710   1824742C91 1824739C1 1824929C94 1824918C2 8996001 Стандарт 6.0 мм 8991045 5 отверстий 3700 +/-125 8991145 MCB0007 MCB0008 8991115 16 мм 29.7 мм
95-97 Navistar DT466E, 195, 210 & 230HP до серийного номера 1028710   1824743C91 8996001 Стандарт 6.0 мм 8991035 5 отверстий 3700 +/-125 8991145 MCB0007 MCB0008 8991115 16 мм 29.7 мм
1824740C1 1
824930C94
1824919C2
95-97 Navistar I530E, 250, 275 & 300HP до серийного номера 1084028   1824744C94 1824741C2 1824931C94 1824920C2 8997100 Стандарт 7.1 мм 8991065 5 отверстий 3700 +/-125 8991165 MCB0530 MCB0008 8991113 17.5 мм 29.3 мм
97-99 Navistar DT466E, 175 to 210 & 230HP с серийным номером с 1028711 по 1194038   1829838C94 1829926C2 1829839C93 1829839C94 1829837C2 8996060 С пилотным впрыском 6.0 мм 8991035 5 отверстий 3700 +/-125 8991135 MCB0007 MCB0008 8991112 16 мм 29.1 мм
98-99 Navistar I530E, 250 t0 320HP с серийным номером с 1084029 по 1134350 Perkins 1300 Series Edi, AGCO 9675, Detroit Diesel 8.7L Series 40E   1830145C92 1830147C2 1830146C92 1830146C93 1830148C2 8997160 С пилотным впрыском 7.1 мм 8991075 5 отверстий 3700+/-125 8991175 MCBS0530 MCBS0008 8991118 17.5 мм 26.7 мм
97-99 Navistar DT466E, 250HP с серийным номером с 1084868 по 1125227   1830155C91 1830157C1 1830156C91 1830573C2 8997160 С пилотным впрыском 7.1 мм 8991036 6 отверстий 3700+/-125 8991136 MCBS0530 MCBS0008 8991118 17.5 мм 26.7 мм
99-UP Navistar DT466E, 250HP с серийным номером 1125228 и далее, Perkins 1300 Series Edi   1830740C92 1830560C2 1830561C92 1830741C92 1830741C93 1830562C2 8997160 С пилотным впрыском 7.1 мм 8991046 6 отверстий 3700+/-125 8991146 MCBS0530 MCBS0008 8991118 17.5 мм 26.7 мм
99 Navistar I530E, 250 до 320HP, с серийным номером 1134351 по 1194038 Perkins 1300 Series Edi Detroit Diesel 8.7L Series 40E   1830570C92 1830571C2 1830572C92 1830572C93 1830573C2 8997160 С пилотным впрыском 7.1 мм 8991036 6 отверстий 3700+/-125 8991136 MCBS0530 MCBS0008 8991118 17.5 мм 26.7 мм
00-UP Navistar I530E с серийным номером 1194039 и далее Perkins 1300 Series Edi Detroit Diesel 8.7L Series 40E   1830693C1 1830694C91 1830692C91 1830691C1 8997160 С пилотным впрыском 7.1 мм 8991056 6 отверстий 3700+/-125 8991156 MCBS0530 MCBS0008 8991118 17.5 мм 26.7 мм
00-UP Navistar DT466E Transit, Detroit Diesel 7.6L Series 40E   1836252C91 1836253C1 1836251C91 1836250C1 8997160 С пилотным впрыском 7.1 мм 8991066 6 отверстий 3700+/-125 8991166 MCBS0530 MCBS0008 8991118 17.5 мм 26.7 мм
